好的，这是一个关于电缆组成和分类的全面、系统化的讲解。

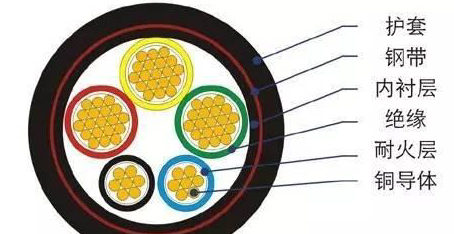

一、电缆的基本组成
电缆通常由四个主要部分构成，以实现传输电能或信号并保护其安全运行的功能。
| 组成部分 | 核心功能 | 常见材料 |
|---|---|---|
| 1. 导体 (Conductor) | 传导电流，是电缆的工作主体。 | 铜 (T)：导电率高，机械强度好，应用最广。（通常省略不标） 铝 (L)：重量轻，成本低，但导电率和机械强度低于铜。 铝合金：性能介于铜铝之间，用于特定场合。 |
| 2. 绝缘层 (Insulation) | 隔绝导体，防止电流外泄，保证安全。 | 交联聚乙烯 (XLPE, 代号YJ)：耐热性好(90℃)，载流量大，主流选择。 聚氯乙烯 (PVC, 代号V)：成本低，柔软，耐腐蚀，但耐热性较差(70℃)。 聚乙烯 (PE, 代号Y)：电气性能优异。 橡胶：极其柔软，用于移动场合。 矿物 (如氧化镁)：防火性能极佳，用于耐火电缆。 |
| 3. 屏蔽层 (Shielding) | 均衡电场、抵御外界电磁干扰。非所有电缆都有。 | 导体屏蔽：半导电料，包裹在导体上，平滑电场。 绝缘屏蔽：半导电料，包裹在绝缘层上。 总屏蔽：铜带、铜丝编织等，主要用于抵抗外部干扰。 |
| 4. 护套 (Sheath/Jacket) | 保护电缆内部，抵御机械损伤、化学腐蚀、潮气、光照等。 | 聚氯乙烯 (PVC, 代号V)：常用，综合性能好。 聚乙烯 (PE, 代号Y)：耐候性、防水性更好。 橡胶：耐油、耐磨、极度柔软。 |
此外，还可能包括：
填充层：填充芯线之间的空隙，使电缆圆整、结构稳定。
铠装层：金属带或金属丝编织层，提供更强的机械防护（如抗压、抗拉）。代号如
22（钢带铠装）、32（细钢丝铠装）。内衬层：铠装与护套之间的缓冲层。

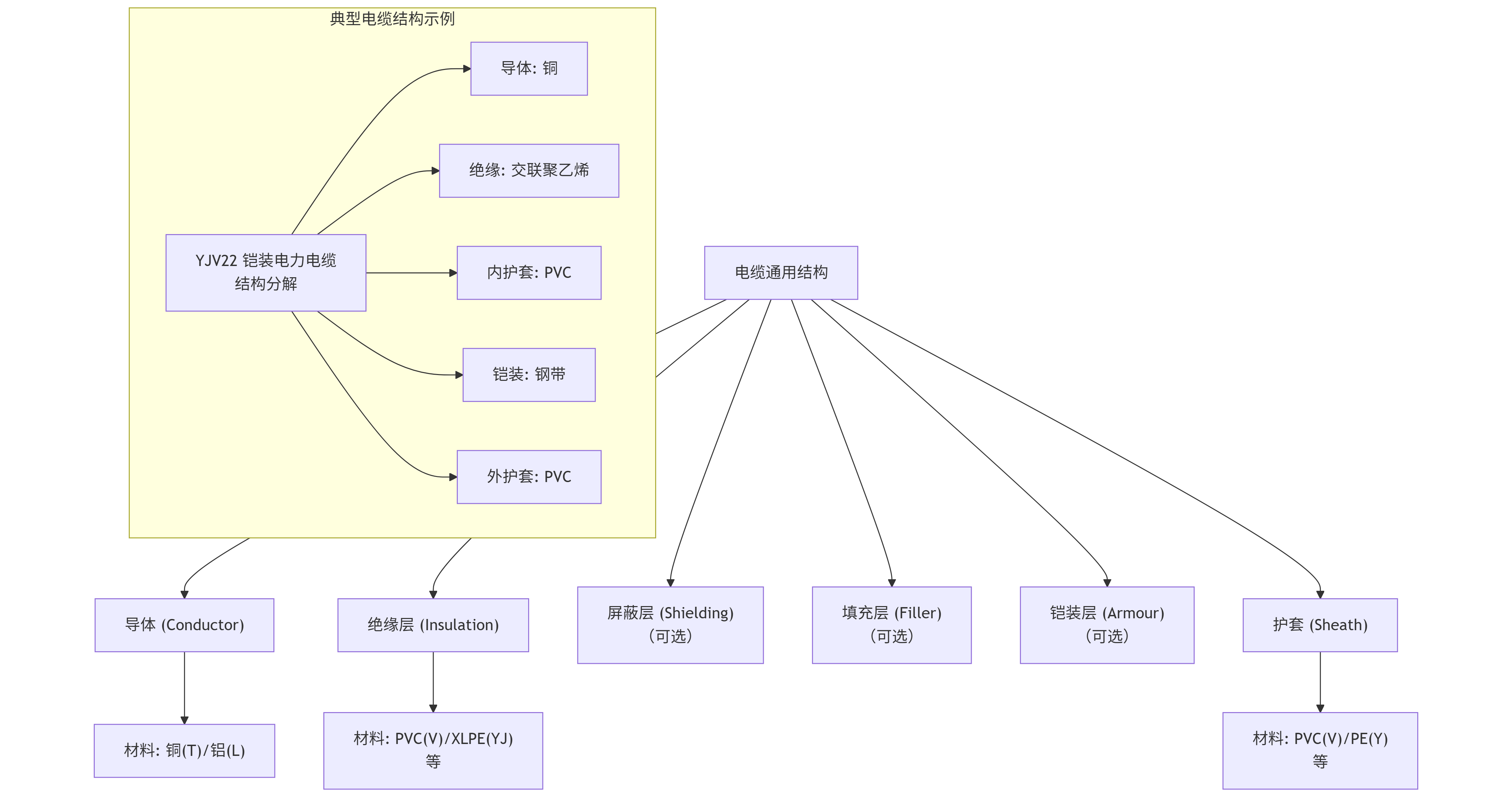

为了让您更直观地理解这些部件如何组合成不同类型的电缆，可以参考下面的流程图：
flowchart TD A[电缆通用结构] --> B["导体 (Conductor)"] A --> C["绝缘层 (Insulation)"] A --> D["屏蔽层 (Shielding) （可选）"] A --> E["填充层 (Filler) （可选）"] A --> F["铠装层 (Armour) （可选）"] A --> G["护套 (Sheath)"] B --> H["材料: 铜(T)/铝(L)"] C --> I["材料: PVC(V)/XLPE(YJ) 等"] G --> J["材料: PVC(V)/PE(Y) 等"] subgraph K[典型电缆结构示例] direction LR L["YJV22 铠装电力电缆 结构分解"] L --> M["导体: 铜"] L --> N["绝缘: 交联聚乙烯"] L --> O["内护套: PVC"] L --> P["铠装: 钢带"] L --> Q["外护套: PVC"] end ">
二、电缆的分类
电缆有多种分类方式，最常用的是 按用途分类。根据国家标准，可分为以下五大类：
1. 裸电线 (Bare Wire)
特征：仅有导体，没有绝缘和护层。
用途：用于架空输电线路、变电站等。
举例：铝绞线 (LJ)、钢芯铝绞线 (LGJ)。
2. 绕组线 (Winding Wire) / 电磁线 (Magnet Wire)
特征：带有薄层绝缘漆或纤维材料，用于绕制成线圈。
用途：电机、变压器、电感器等电气产品的线圈。
举例：漆包线。
3. 电力电缆 (Power Cable)
特征：用于传输和分配大功率电能，结构完整（有导体、绝缘、护套等）。
用途：城市地下电网、发电站引出线路、工矿企业内部供电等。
举例：
低压电缆：VV, VLV, YJV, YJLV, YJV22 (最常见)
中高压电缆：YJV62 (110kV及以上)
4. 通信电缆 (Communication Cable) & 通信光缆 (Optical Fiber Cable)
特征：传输电信号或光信号。
用途：电话、网络、电视、广播等通信系统。
举例：电话电缆、同轴电缆、双绞线（网线）、光缆。
5. 电气装备用电线电缆 (Equipment Wire & Cable)
特征：种类繁多，应用极广，将从电力系统的配电点电能直接传送到各种用电设备。
用途：家用电器、电动工具、仪器仪表、控制线路等。
举例：
布电线：BV, BVR (家庭装修用线)
控制电缆：KVV, KVVP (连接电气仪表、控制回路)
橡套电缆：YC, YZ (移动式设备，如施工场地)
三、按特殊性能分类
在五大类基础上，还可根据特殊性能进一步划分：
| 分类 | 代号 | 特点与用途 |
|---|---|---|
| 阻燃电缆 | ZR (ZA, ZB, ZC) | 能抑制火焰蔓延，用于人员密集场所、重要设施。 |
| 耐火电缆 | NH | 在火焰中能维持一定时间的正常供电，用于消防、应急系统。 |
| 无卤低烟电缆 | WD | 燃烧时低烟、无腐蚀性卤酸气体，用于地铁、医院、机场等。 |
| 防水电缆 | FS | 具有优异的防水性能，用于水下或潮湿环境。 |
总结
组成：记住核心四件套：导体 → 绝缘 → (屏蔽) → 护套。
分类：按用途分为 “裸、绕、电、通、装” 五大类，其中电力电缆和电气装备用电线电缆是我们日常生活中最常接触到的。
希望这份详细的梳理能帮助您全面了解电缆的组成与分类。
