好的，我们来详细解析一下控制电缆的特点。这是一种非常重要且应用广泛的电缆类型。

核心定义： 控制电缆主要用于传输控制、测量、信号等低电流电信号，连接电气仪表、自动化设备等，而非用于传输高功率电能的电力电缆。

根据您提供的文档内容，特别是《培训资料(销售)_纯图版.pdf》和《湖北中晨电缆入门知识培训.pptx》，我将控制电缆的特点系统性地总结如下：

控制电缆的核心特点

1. 电气特性：电压低，芯数多

• 额定电压低：这是与电力电缆最显著的区别。控制电缆的额定电压通常为 450/750V 或 300/500V，远低于电力电缆的0.6/1kV、10kV等等级。

• 芯数多：电力电缆通常为1芯、3芯、3+1芯或4芯。而控制电缆的芯数众多，从 2芯到61芯甚至更多（如文档中提到的 KVV 2-37等芯），可以同时传输多路控制信号。

• 截面小：导体截面积较小，通常在 0.75 mm² 到 10 mm² 之间，因为传输的是信号或小电流，不需要大截面来承载高电流。

2. 功能特性：强调屏蔽与抗干扰

• 屏蔽结构：这是控制电缆的一大特色。为防止外部电磁干扰影响信号传输精度，或自身信号干扰其他设备，控制电缆常设计有屏蔽层。

• 屏蔽类型：包括编织屏蔽（如KVVP）、铜带屏蔽（如KVVP2）、铝塑复合带屏蔽（如KVVP3） 等。文档中详细列出了各种屏蔽型号。

• 抗干扰能力强：得益于屏蔽结构，控制电缆非常适合在存在电磁干扰的工业环境中使用，确保控制信号的稳定和准确。

3. 结构特性：柔软与防护

• 导体柔软：为便于安装敷设，控制电缆的导体常采用较细的铜丝绞合而成，具有一定的柔软性。特别是“R”字结尾的型号（如KVVR），是软电缆，更适合移动场合。

• 防护设计：根据敷设环境，有多种防护选择：

• 铠装型：如 KVV22（钢带铠装）、KVV32（细钢丝铠装），用于直埋或能承受较大机械拉力的场合，防止电缆被压伤或拉伤。

• 非铠装型：如KVV，用于室内桥架、管道等无机械损伤的场合。

4. 安全特性：阻燃与耐火

• 阻燃性能（ZR-）：如 ZR-KVV、ZC-KVV，表示阻燃C类。用于人员密集场所或对阻燃有要求的场合，火焰蔓延速度慢，能控制火灾范围。

• 耐火性能（NH-）：如 NH-KVV。在火焰燃烧情况下，能在一定时间内（通常至少90分钟）保持线路完整运行，确保关键的控制和信号系统（如消防泵、报警系统）在火灾中能继续工作。

• 低烟无卤（WDZ-）：如 WDZC-KYJY。燃烧时不会释放有毒卤酸气体，烟雾浓度低，便于人员逃生。属于环保型电缆。

5. 材料特性：多种绝缘选择

• 聚氯乙烯绝缘（V）：如KVV系列，成本较低，应用最普遍。

• 交联聚乙烯绝缘（YJ）：如KYJV系列，长期允许工作温度更高（90℃），载流量更大，电气性能更优异，寿命更长。

控制电缆 vs. 电力电缆 (快速区分)

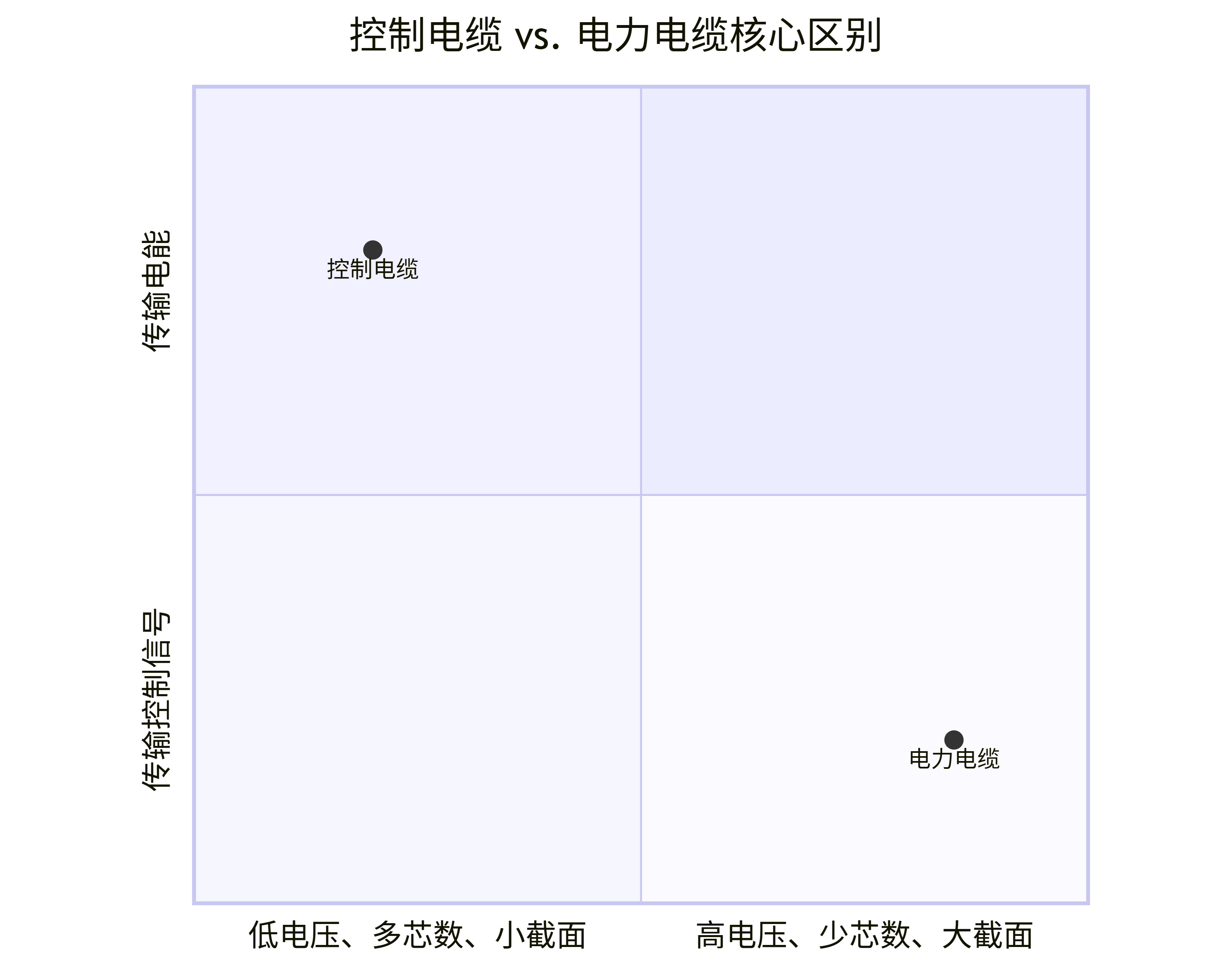

为了让您更直观地理解控制电缆的独特之处，下图从核心功能、电气特性、物理结构和应用场景四个维度，对比了控制电缆与电力电缆的关键区别：

quadrantChart     title 控制电缆 vs. 电力电缆核心区别     x-axis "低电压、多芯数、小截面" --> "高电压、少芯数、大截面"     y-axis "传输控制信号" --> "传输电能"     "控制电缆": [0.2, 0.8]     "电力电缆": [0.85, 0.2] ">

总结与应用场景

一句话总结：控制电缆是自动化系统的“神经”，负责传递“大脑”（PLC/计算机）的指令，指挥“四肢”（电机/设备）行动。

主要应用场景：

• 工业自动化：连接PLC、传感器、执行器、变频器等。

• 楼宇自控：消防系统、安防系统、楼宇监控系统。

• 能源电站：电厂、变电站的仪表测量和信号传输。

• 计算机集散控制系统（DCS）：作为系统内部的连接线。

• 冶金、石化：各种恶劣环境下的测控系统。

选型口诀： “看电压（450/750V），数芯数（多芯），选屏蔽（P），定护套（是否铠装），保安全（ZR/NH）”。

希望这份详细的梳理能帮助您全面了解控制电缆的特点。
