好的，根据中国国家标准（GB/T 12706, GB/T 9330等），为您整理一份主流的电力电缆规格型号一览表。
此表综合了《电线电缆手册》等文档中的信息，并按照常见的分类方式进行归纳，以便您查阅。
国标电力电缆主要型号及含义
型号通常由拼音字母组成，表示电缆的材料、结构和特征。
绝缘材料：
V- 聚氯乙烯 (PVC)YJ- 交联聚乙烯 (XLPE)Y- 聚乙烯 (PE)导体材料：
(T)- 铜 (默认省略，不表示)L- 铝内护层/铠装层：
2- 钢带铠装3- 细钢丝铠装4- 粗钢丝铠装(2)- 聚氯乙烯护套(3)- 聚乙烯护套外护层：
2- 聚氯乙烯外护套3- 聚乙烯外护套特性：
ZR- 阻燃NH- 耐火WD- 无卤低烟
示例：
一、0.6/1kV低压电力电缆
这是最常用的电缆类型，主要用于配电网络。
| 型号 | 名称 | 敷设场合 |
|---|---|---|
| VV | 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 | 室内、隧道、管道，不能承受机械外力 |
| VLV | 铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 | 同VV，用于铝芯导体 |
| VV22 | 铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 | 直埋土壤，能承受机械压力，不能承受拉力 |
| VLV22 | 铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 | 同VV22，用于铝芯导体 |
| YJV | 铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 | 同VV，但允许工作温度更高(90℃)，载流量更大 |
| YJLV | 铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 | 同YJV，用于铝芯导体 |
| YJV22 | 铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 | 直埋土壤，能承受机械压力，不能承受拉力 |
| YJLV22 | 铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 | 同YJV22，用于铝芯导体 |
| YJV32 | 铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 | 竖井、水下，能承受相当的拉力 |
| YJLV32 | 铝芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 | 同YJV32，用于铝芯导体 |
常用规格（标称截面 mm²）：
芯数：1, 2, 3, 4, 5, 3+1, 4+1, 3+2
截面：
单芯：1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800
多芯：通常从 2.5 mm² 到 300 mm²
二、中高压电力电缆（6kV ~ 35kV）
主要用于城市电网、大型厂矿的输配电系统。
| 型号 | 名称 | 主要适用电压等级 |
|---|---|---|
| YJV | 铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 | 6/6kV, 8.7/10kV, 8.7/15kV, 26/35kV |
| YJLV | 铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 | 同上 |
| YJV22 | 铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 | 同上 |
| YJLV22 | 铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 | 同上 |
| YJV32 | 铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 | 同上 |
| YJLW02 | 铜芯交联聚乙烯绝缘皱纹铝套聚氯乙烯护套电力电缆 | 35kV及以上，用于潮湿环境 |
常用规格（标称截面 mm²）：
芯数：通常为单芯（1）或三芯（3）
截面：
25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800, 1000, 1200, 1600
三、阻燃/耐火/无卤低烟型电力电缆
用于对安全要求高的场所，如人群密集的公共建筑、地铁、电站等。
| 型号前缀 | 含义 | 示例型号 |
|---|---|---|
| ZR- | 阻燃（默认C类） | ZR-YJV, ZR-VV22 |
| ZA- | 阻燃A类 | ZA-YJLV |
| ZB- | 阻燃B类 | ZB-YJV22 |
| ZC- | 阻燃C类 | ZC-VV |
| NH- | 耐火 | NH-YJV, NH-VV22 |
| WDZ- | 无卤低烟阻燃 | WDZ-YJY, WDZA-YJY |
| WDN- | 无卤低烟耐火 | WDN-YJY |

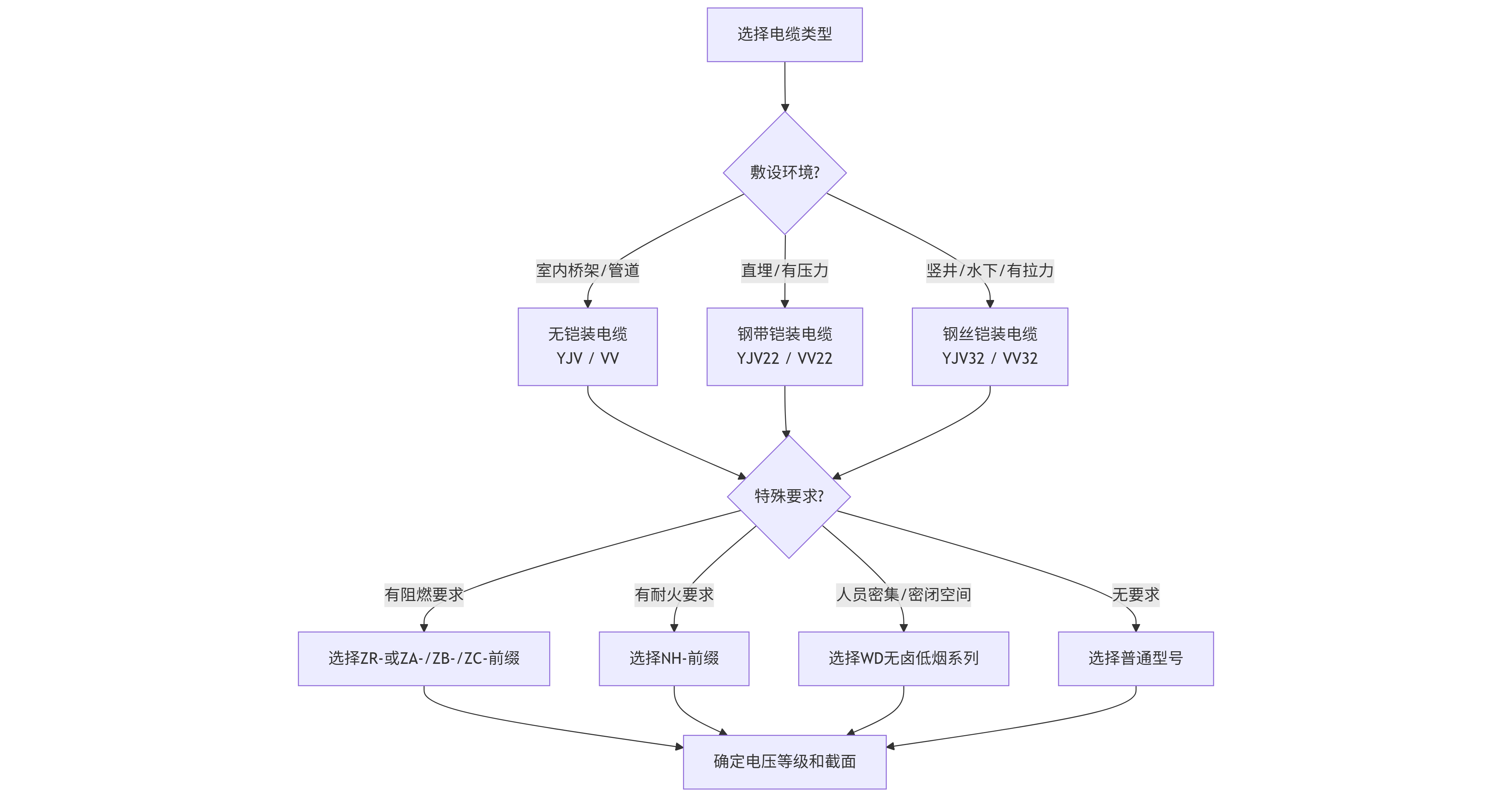

四、简易选型速查表
flowchart TD A[选择电缆类型] --> B{敷设环境?}; B -- "室内桥架/管道" --> C[无铠装电缆
YJV / VV]; B -- "直埋/有压力" --> D[钢带铠装电缆
YJV22 / VV22]; B -- "竖井/水下/有拉力" --> E[钢丝铠装电缆
YJV32 / VV32]; C & D & E --> F{特殊要求?}; F -- "有阻燃要求" --> G[选择ZR-或ZA-/ZB-/ZC-前缀]; F -- "有耐火要求" --> H[选择NH-前缀]; F -- "人员密集/密闭空间" --> I[选择WD无卤低烟系列]; F -- "无要求" --> J[选择普通型号]; G & H & I & J --> K[确定电压等级和截面]; ">重要提示：
此表为常用型号汇总，并非全部型号。
实际选型必须遵循具体设计图纸和规范要求。
电缆的具体规格（如截面、芯数）需根据负载电流、短路容量、电压降、敷设环境温度等因素经计算确定。
所有电缆必须具有国家强制性CCC认证标志。
